Quel est le meilleur : les disjoncteurs nord-américains ou les disjoncteurs chinois ? — Différences révélées par les procédures de test UL489 et IEC60947-2

Les disjoncteurs à boîtier moulé nord-américains sont principalement conformes à la norme UL 489, tandis que la Chine et le système européen adhèrent principalement à la norme CEI 60947-2. Cet article fait référence à un premier document de Schneider Electric ; bien qu'elle soit relativement obsolète, la section CEI utilise toujours l'ancienne notation de la CEI 60947-2, mais elle reste très intuitive pour observer les différences conceptuelles entre les deux procédures de test.

I. UL489 : Vérifier les disjoncteurs en fonction de leur logique opérationnelle

UL489 ne décompose pas d'abord les capacités en paramètres individuels, mais effectue plutôt des tests dans trois ordres séquentiels : X, Y et Z. Ici, X, Y et Z ne sont pas des niveaux, mais plutôt trois ensembles de séquences de tests.

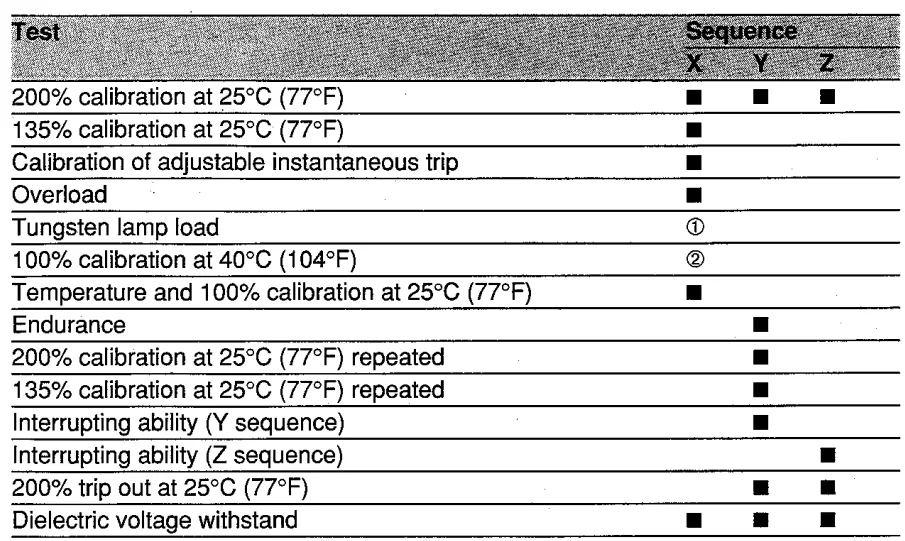

1 séquences UL489 X, Y, Z

X : Tout d’abord, confirmez les mouvements de base, le chauffage et l’isolation.

Y : Après avoir observé la durée de vie, peut-il encore effectuer les actions requises et effectuer les coupures de circuit si nécessaire ?

Z : Déterminez s'il tient dans des conditions d'arrêt plus strictes. UL489 n'implique pas d'effectuer d'abord un test de court-circuit suivi d'éléments de routine supplémentaires. Au lieu de cela, l’augmentation de la température, l’étalonnage et la durée de vie sont au centre des préoccupations.

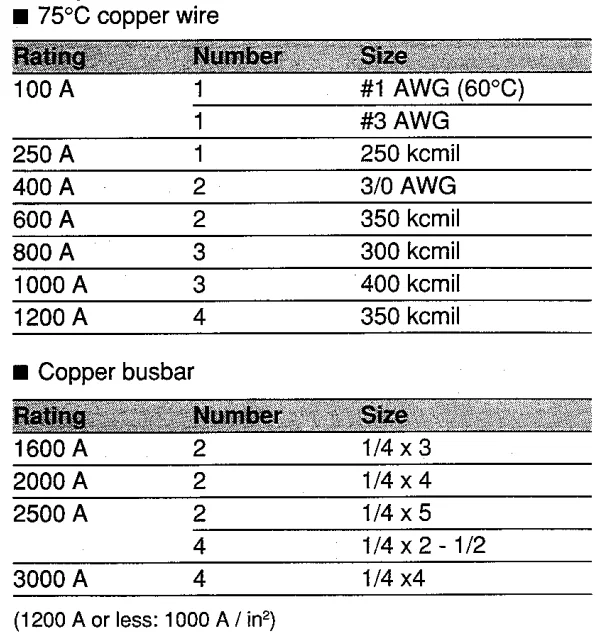

2 Élévation de température de UL489

La mesure de l'échauffement de l'UL n'est pas effectuée dans des conditions d'installation détachée, mais plutôt dans des conditions de conducteur spécifiées. En d’autres termes, il valide les performances de génération de chaleur dans des conditions plus proches des configurations de câblage réelles.

3 Étalonnage de UL489

· Calibré à 25°C avec une précision de 200%, nécessitant le déclenchement du disjoncteur dans le temps spécifié.

· Un disjoncteur calibré à 135 % dans des conditions de 25 °C avec un courant nominal supérieur à 50 A doit se déclencher dans les 2 heures.

· Le réglage du déclenchement instantané réglable doit être compris dans la plage de tolérance spécifiée par la norme.

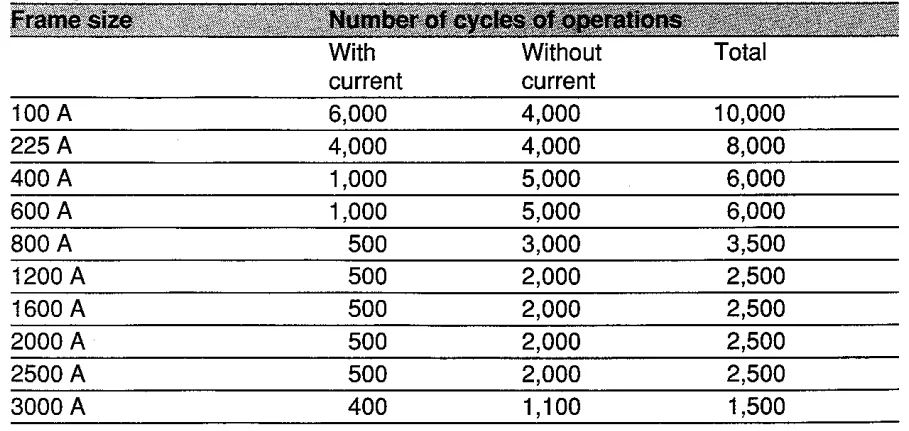

4. Durée de vie de UL489

Les exigences relatives aux différents supports de coques varient considérablement.

5 La séquence et la séquence Z

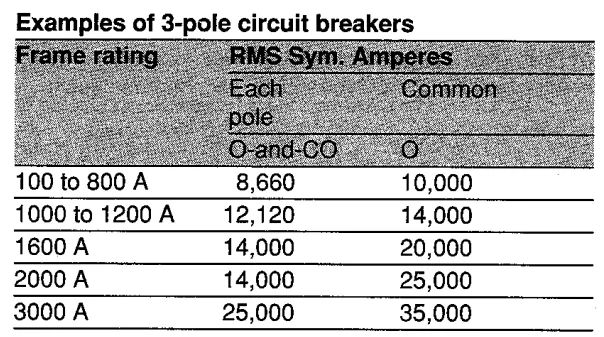

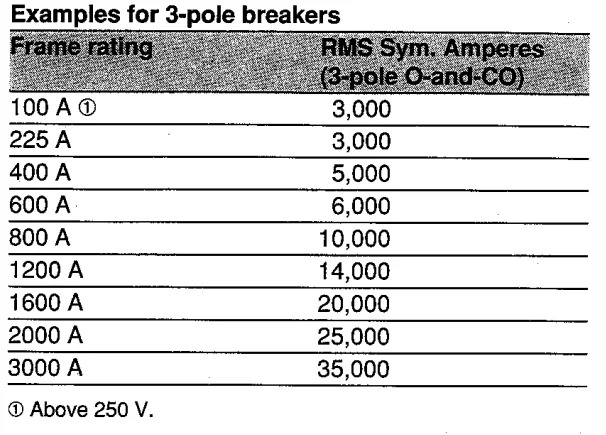

La caractéristique la plus distinctive de la norme UL 489 réside dans ses deux ensembles de données sur le pouvoir de coupure. L'objectif de Y réside dans les performances globales de coupure triphasée.

Pour les disjoncteurs tripolaires évalués à 240 V, 480 V ou 600 V, l'exigence n'est pas simplement que les trois pôles se déclenchent simultanément ; au lieu de cela, chaque pôle doit d'abord fonctionner indépendamment avant de confirmer que les trois pôles se déclenchent ensemble.

6 Capacité d'interruption en cas de panne à haute disponibilité UL489

Courant de défaut élevé. Il ne s’agit pas d’une séquence de tests standard conventionnelle mais d’un test supplémentaire. La procédure implique d'abord de réussir tous les tests standards ; si la capacité d'interruption de défaut dépasse la valeur standard spécifiée, cette phase de vérification est alors menée.

• Exécutez à nouveau l’étalonnage à 200 %.
• Effectuer l'opération de coupure spécifiée sous des courants de défaut dépassant la valeur standard.
• Si le courant dépasse 2 000 A, le facteur de puissance est réglé entre 0,15 et 0,2, indiquant un décalage.
• Enfin, effectuez un test de déclenchement de courant à 250 % et un test diélectrique à deux fois la tension de test nominale.

II. La CEI60947-2 met davantage l'accent sur les capacités inhérentes du disjoncteur lui-même.

La structure organisationnelle de l'IEC diffère considérablement de celle de l'UL. Au lieu d'établir d'abord une chaîne complète de validation des produits, la CEI définit d'abord clairement la fonctionnalité des disjoncteurs au sein des systèmes.

1 Concepts clés du système CEI

Classe A : non spécifiquement conçu pour l'accouplement sélectif

Catégorie B : pour la conception d'accouplement sélectif, nécessite la capacité Icw

Icu : capacité de fracture maximale – jusqu'où elle peut se fracturer

Ics : Capacité d’interruption de fonctionnement – ​​Peut-elle être réutilisée après une interruption ?

Icw : Capacité de tolérance à court terme – capacité à supporter de brefs retards et une coordination sélective

2 Les quatre groupes de tests de la CEI

Contrairement à UL, l'IEC n'évalue pas un produit tout au long de son cycle de vie d'utilisation, mais décompose plutôt ses capacités pour une validation séparée. Cette approche rend l'IEC plus adaptée à la sélection de systèmes et à l'analyse coordonnée entre les parties prenantes en amont et en aval.

3 La CEI aborde également l'isolation séparément.

Dans le système CEI, la capacité d’interrompre et la capacité d’isoler ne sont pas la même chose. Si un disjoncteur prétend avoir une fonctionnalité d'isolation, il ne suffit pas de simplement vérifier sa capacité à interrompre le courant de défaut ; des exigences supplémentaires doivent être respectées concernant l'espacement des contacts en position ouverte, la tension de tenue aux chocs et le courant de fuite. Cela reflète l'essence de la norme CEI : elle garantit non seulement la fiabilité opérationnelle du disjoncteur, mais définit également clairement chaque limite fonctionnelle.

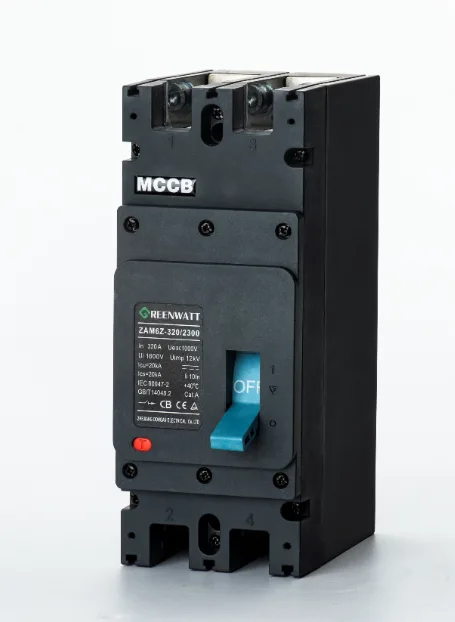

La série ZAM6ZDisjoncteurs à boîtier moulé DC1500Vconçu parVERTWATTsont développés dans le strict respect des normes CEI 60947-2, offrant un pouvoir de coupure de 20 kA à 1 500 V CC et fonctionnant dans des conditions de faible échauffement à pleine charge. Ils conviennent aux systèmes de stockage d’énergie photovoltaïque DC dans divers environnements difficiles.
