Disjoncteur à boîtier moulé DC1000V 63A

Le disjoncteur à boîtier moulé DC1000V 63A entre dans la catégorie des disjoncteurs à boîtier moulé CC (MCCB CC). Le fabricant GreenWatt utilise une conception modulaire, utilisant un matériau composite thermodurcissable ignifuge et à haute résistance pour le boîtier, offrant une excellente isolation et résistance aux chocs, ce qui le rend adapté aux environnements industriels complexes. Sa fonction principale est de fournir une protection contre les surcharges et les courts-circuits pour les circuits CC. Lorsque le courant dans le circuit dépasse la valeur nominale ou qu'un défaut de court-circuit se produit, il peut rapidement déconnecter le circuit, évitant ainsi les dommages à l'équipement et les accidents de sécurité. Il s'agit d'un composant de protection essentiel indispensable dans les systèmes de distribution d'énergie CC.

Forts de près de 30 ans d'expérience dans la R&D et la fabrication de produits électriques, nous avons incorporé une technologie avancée d'extinction d'arc dans la conception du disjoncteur à boîtier moulé GreenWatt DC1000V 63A. En tenant compte des caractéristiques des courants CC sans point zéro et de la difficulté d'extinction des arcs, nous avons optimisé la structure de contact et le système d'extinction d'arc pour garantir une coupure fiable et une réponse rapide au niveau de tension CC 1 000 V, répondant ainsi aux exigences d'application de divers scénarios CC. En tant que l'un des produits principaux de GreenWatt, ce disjoncteur à boîtier moulé DC1 000 V 63 A a passé plusieurs certifications internationales et nationales, notamment CE, CB, TUV et CCC, et sa qualité est conforme à la norme CEI 60947-2.

Scénarios d'application de base

Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A convient à divers scénarios CC, couvrant les applications résidentielles, commerciales et industrielles. Les applications spécifiques incluent :

Systèmes de stockage d'énergie : principalement utilisés dans les armoires de stockage d'énergie résidentielles (10 kWh-30 kWh) pour protéger les modules de batterie contre les dommages causés par la surcharge ; également compatible avec les centrales électriques commerciales de stockage d'énergie (100 kWh-500 kWh) pour la protection de sécurité des groupes de batteries ; et peut également être utilisé dans des systèmes de stockage d'énergie hors réseau dans des zones reculées (en s'appuyant sur l'énergie photovoltaïque et éolienne) pour garantir un fonctionnement stable du circuit CC. Le disjoncteur à boîtier moulé DC1000V 63A joue un rôle de protection crucial dans le circuit central du système de stockage d'énergie.

Systèmes photovoltaïques : convient au circuit de bus CC des systèmes photovoltaïques (PV) de petite et moyenne taille, connectant le générateur PV et l'onduleur, empêchant la surcharge ou le court-circuit du courant CC généré par les modules PV et protégeant l'équipement de base du système PV. Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A s'adapte efficacement aux caractéristiques de fluctuation de tension des systèmes photovoltaïques, garantissant une production d'énergie stable.

- Distribution d'énergie CC industrielle : utilisée dans les lignes de distribution d'énergie CC industrielles pour protéger le circuit CC principal et divers équipements électriques. Convient aux systèmes d'alimentation CC d'usine, aux circuits de commande de moteur CC et à d'autres scénarios. Il peut également être utilisé dans les réseaux électriques CC commerciaux, tels que les systèmes d'éclairage CC dans les grands centres commerciaux, offrant ainsi une protection fiable des circuits.

- Autres scénarios : il peut également être appliqué aux circuits d'alimentation CC dans les systèmes de communication, aux petites piles de charge CC et aux systèmes d'alimentation CC marins. Avec ses méthodes d'installation flexibles et ses performances stables, il s'adapte aux besoins de différents scénarios. La conception polyvalente de ce disjoncteur à boîtier moulé DC1 000 V 63 A réduit les coûts d'achat et d'utilisation des clients.

Avantages principaux

1. Avantages technologiques

Nous possédons une équipe de R&D professionnelle et des équipements de production avancés, intégrant plusieurs technologies de base dans la fabrication du disjoncteur à boîtier moulé GreenWatt DC1000V 63A pour garantir des performances stables et fiables du produit :

Technologie d'extinction d'arc à haute efficacité : utilisant un système d'extinction d'arc à éclatement magnétique multi-segments, ciblant la caractéristique du courant continu sans point zéro, il éteint rapidement les arcs de défaut grâce au guidage du champ magnétique, à l'étirement de l'arc et à la technologie de refroidissement segmenté. Il possède une forte capacité de coupure, empêchant efficacement les brûlures par arc sur les équipements et prolongeant la durée de vie du produit.

Performances de protection précises : équipé d'un déclencheur thermomagnétique, il détecte avec précision les défauts de surcharge et de court-circuit dans le circuit. Il fournit une protection à temps inverse lors des surcharges et un déclenchement instantané lors de courts-circuits, offrant une réponse rapide et une précision de protection élevée, évitant ainsi les dommages aux équipements causés par une protection intempestive.

Sélection de matériaux supérieure : la coque est fabriquée en matériau composite thermodurcissable à haute résistance, possédant une excellente isolation, ignifuge et résistance aux chocs. Les contacts internes sont constitués de matériaux hautement conducteurs et résistants à l'usure, réduisant la résistance de contact et la génération de chaleur, garantissant un fonctionnement stable à long terme du produit.

Conception modulaire : grâce à une structure modulaire, l'installation et le démontage sont pratiques. Les contacts auxiliaires, les déclencheurs shunt et d'autres accessoires peuvent être sélectionnés en fonction des besoins du client, s'adaptant à différents scénarios d'utilisation et améliorant la flexibilité et l'applicabilité du produit.

2. Avantages de la qualité

GreenWatt adhère à la politique de qualité « La science d'abord, la qualité avant tout ». De l'approvisionnement en matières premières à la production et aux tests, chaque étape du disjoncteur à boîtier moulé GreenWatt DC1000V 63A est soumise à un système de contrôle de qualité rigoureux :

1. Garantie de certification complète : le produit a passé plusieurs certifications internationales et nationales telles que CE, CB, TUV et CCC, et est conforme aux normes telles que IEC 60947-2 et GB/T 14048.2, répondant aux exigences d'utilisation de plusieurs régions du monde, ce qui en fait un choix fiable pour l'approvisionnement de marque.

2. Processus de test rigoureux : nous possédons des lignes de production de tests automatisés avancés et un laboratoire de test RoHS 2.0, équipé d'équipements de test professionnels tels que des testeurs de court-circuit et des testeurs de surcharge. Chaque disjoncteur à boîtier moulé GreenWatt DC1000V 63A est soumis à des tests de performances rigoureux avant de quitter l'usine pour garantir que tous les paramètres du produit répondent aux normes.

3. Système de production stable : Avec près de 30 ans d’expérience dans l’industrie électrique, notre société possède des processus de production matures et un système de production complet. En utilisant une chaîne de production moderne, nous garantissons une qualité de produit stable et constante, répondant aux besoins des clients pour les achats en gros volume.

3. Avantages d'installation et d'utilisation

Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A présente une conception conviviale, facilitant l'installation et l'utilisation, réduisant ainsi les coûts d'installation et de maintenance pour les clients :

● Méthodes d'installation flexibles : prend en charge les méthodes d'installation horizontales et verticales, s'adaptant aux différents espaces d'installation. Il peut être directement installé sur des rails DIN de 35 mm, offrant une efficacité d'installation élevée et une compatibilité avec diverses armoires de distribution.

● Instructions de fonctionnement intuitives : Équipé d'une fenêtre d'indicateur de contact visuel, l'état du commutateur est clairement visible, empêchant ainsi toute opération accidentelle. Une poignée de commande manuelle offre un fonctionnement pratique et confortable, facilitant l'entretien quotidien.

● Entretien facile : la conception structurelle rationnelle du produit permet un démontage et une réparation faciles. La maintenance de routine peut être effectuée sans outils spécialisés, réduisant ainsi les coûts de maintenance et les temps d'arrêt.

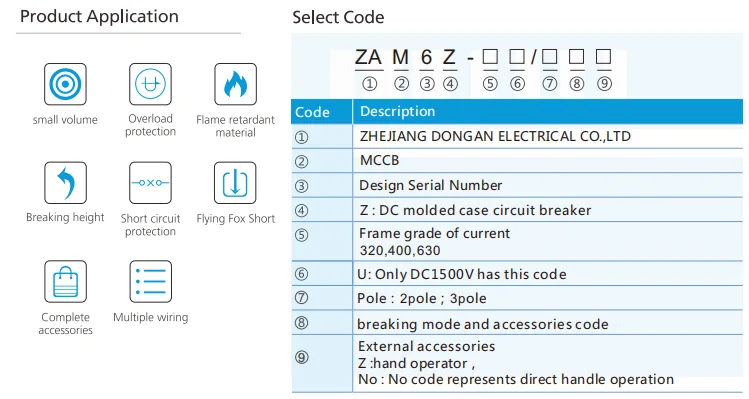

Spécifications techniques du produit

FAQ

Q1 : Le courant et la tension nominaux du disjoncteur à boîtier moulé GreenWatt DC1000V 63A peuvent-ils être ajustés ?

A1 : Le courant nominal (63 A) et la tension nominale (DC1000 V) de ce produit sont des paramètres standard et ne peuvent pas être ajustés. Si les clients ont besoin de paramètres évalués différents, nous pouvons personnaliser et produire des disjoncteurs à boîtier moulé CC correspondants en fonction de leurs besoins.

Q2 : Ce produit est-il adapté à une utilisation en extérieur ?

A2 : Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A a un indice de protection IP40 (côté) et IP20 (borne). Il n'a pas de capacités de protection extérieure étanches à l'eau ou à la poussière et ne convient que pour les environnements intérieurs secs, exempts de poussière et de gaz corrosifs. Pour une utilisation en extérieur, un boîtier de protection extérieur dédié est requis.

Q3 : Quelle est la période de garantie du produit ?

A3 : Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A bénéficie d'une garantie d'un an. Pendant la période de garantie, si le produit rencontre des problèmes de qualité non causés par une erreur humaine, nous fournirons des services de réparation ou de remplacement gratuits.

Q4 : Quels documents de certification peuvent être fournis lors de l’achat de ce produit ?

A4 : Lors de l'achat du disjoncteur à boîtier moulé GreenWatt DC1000V 63A, nous pouvons fournir des certificats de certification CE, CB, TUV, CCC et autres, ainsi que des rapports de test de produit, des certificats de conformité d'usine et d'autres documents pertinents, selon les exigences du client, pour garantir que le produit répond aux exigences d'achat du client.

Q5 : Quelle est la différence entre ce produit et un disjoncteur à boîtier moulé CA ordinaire ?

A5 : La principale différence entre les deux réside dans les différents types de tension avec lesquels ils sont compatibles : Le disjoncteur à boîtier moulé GreenWatt DC1000V 63A est conçu spécifiquement pour les circuits CC. Il optimise le système d'extinction d'arc et la structure de contact pour répondre aux caractéristiques du courant continu sans point zéro et de l'arc difficile à éteindre. Les disjoncteurs à boîtier moulé CA ordinaires conviennent aux circuits CA et s'appuient sur le point zéro du courant CA pour éteindre l'arc naturellement, ce qui ne peut pas répondre aux exigences d'utilisation des circuits CC.
