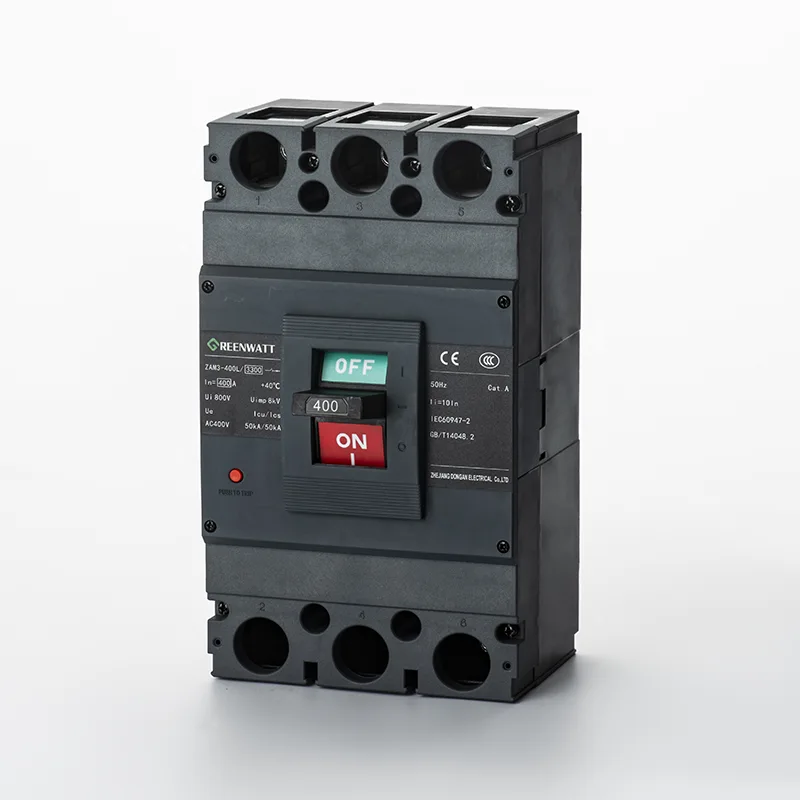

Disjoncteur à boîtier moulé AC400V 400A

La complexité et la rigueur des environnements industriels imposent des exigences plus élevées en matière de performances des équipements de protection électrique. Le disjoncteur à boîtier moulé AC400V 400A de GreenWatt est spécialement conçu pour les scénarios industriels et peut être largement utilisé dans les machines industrielles, les systèmes de distribution d'énergie robustes, la distribution d'énergie en atelier et les ensembles complets d'équipements. Il offre une protection contre les surcharges, les courts-circuits et autres défauts, évitant ainsi les dommages matériels et les accidents électriques. Le disjoncteur à boîtier moulé présente une conception de boîtier renforcé en plastiques techniques ignifuges à haute résistance, offrant une excellente résistance aux chocs et à la corrosion. Il peut résister aux environnements industriels difficiles avec des niveaux de poussière et de vibrations élevés, garantissant ainsi un fonctionnement stable à long terme.

Notre équipe R&D a optimisé les matériaux de contact du disjoncteur à boîtier moulé, en utilisant des contacts en alliage d'argent pour réduire efficacement l'échauffement pendant le fonctionnement. Même à pleine charge, il maintient des performances stables, prolonge la durée de vie électrique du produit et réduit les coûts de maintenance des équipements, ce qui lui confère une large reconnaissance auprès des ingénieurs de l'industrie. En tant que l'un des produits phares de GreenWatt, ce disjoncteur à boîtier moulé de 400 A donne la priorité à la stabilité et à la durabilité, offrant ainsi une sécurité fiable aux systèmes de distribution d'énergie industriels.

Fonctions principales

1. Protection contre les surcharges : utilise une conception de déclenchement thermique, où une bande bimétallique se plie lors du chauffage pour obtenir une protection à temps inverse. Le temps de déclenchement s'ajuste automatiquement en fonction de l'ampleur du courant de surcharge, évitant ainsi les dommages au circuit dus à une surcharge et une surchauffe prolongées. Il est compatible avec les caractéristiques de courant nominal du disjoncteur à boîtier moulé AC400V 400A, répondant précisément aux besoins de distribution d'énergie industrielle.

2. Protection contre les courts-circuits : équipé d'une unité de déclenchement électromagnétique, il peut détecter les défauts de court-circuit en quelques millisecondes et se déclencher rapidement, interrompant le courant de défaut pour éviter des accidents graves tels que des explosions d'équipements et des incendies de circuits. Cela garantit la sécurité du système de distribution d'énergie et du personnel, et constitue l'un des principaux avantages de protection du disjoncteur à boîtier moulé AC400V 400A.

3. Entretien pratique : la surface du produit comporte des étiquettes de fonctionnement claires et des schémas de câblage détaillés, simplifiant le processus d'installation et réduisant les difficultés d'installation. L'entretien courant ne nécessite qu'un dépoussiérage périodique et une vérification de la flexibilité de la poignée ; aucune opération complexe n'est requise, ce qui réduit les coûts de main-d'œuvre de maintenance.

4. Adaptabilité à l'espace : doté d'une conception de cadre compact, sa petite taille utilise efficacement l'espace du boîtier de distribution, résolvant le problème de l'espace insuffisant des panneaux dans les environnements industriels. Il s'adapte aux exigences d'installation de divers ensembles complets d'équipements, élargissant les scénarios d'application du disjoncteur à boîtier moulé.

Spécifications techniques

Avantages techniques

● Avantages matériels

Le boîtier du disjoncteur à boîtier moulé AC400V 400A est fabriqué en plastique technique ignifuge renforcé, qui a subi des tests rigoureux de résistance à la pression, de résistance aux chocs et de résistance à la corrosion. Il peut résister aux environnements industriels difficiles, protégeant efficacement les composants électriques internes, empêchant l'intrusion de poussière et d'humidité et prolongeant la durée de vie du produit. Les contacts sont fabriqués en alliage d'argent de haute pureté, traités avec un processus spécial pour réduire la résistance de contact, minimiser la génération de chaleur pendant le fonctionnement, empêcher l'érosion des contacts, garantir la stabilité du produit à pleine charge et en fonctionnement à haute fréquence et réduire la consommation d'énergie.

● Avantages structurels

Le produit adopte une conception modulaire, permettant une configuration flexible avec des dispositifs de déclenchement à sous-tension, des contacts auxiliaires, des contacts d'alarme et d'autres accessoires selon les besoins du client. Cela permet des fonctions étendues telles que la télécommande et le téléchargement de signaux, s'adaptant à différents scénarios d'application. La grille d'extinction d'arc interne utilise une structure de « labyrinthe » en tôle d'acier multicouche pour couper et refroidir rapidement l'arc, provoquant une augmentation rapide de la tension de l'arc et l'extinction de l'arc dès l'instant où le courant passe à zéro, améliorant ainsi la fiabilité de la protection contre les courts-circuits et empêchant les brûlures d'arc sur l'équipement. Le mécanisme de commande utilise une conception à quatre barres de stockage d'énergie, garantissant un fonctionnement fiable quelle que soit la vitesse de la poignée et empêchant la « fermeture à sec ».

● Avantages en termes de performances

Le disjoncteur à boîtier moulé présente des caractéristiques de déclenchement précises, une protection contre les surcharges à temps inverse et une protection instantanée contre les courts-circuits, permettant une réponse rapide aux pannes et une interruption efficace du courant de défaut pour protéger le système et l'équipement de distribution d'énergie. Le produit est soumis à des tests rigoureux en usine, notamment des tests de courant de court-circuit, des tests de surcharge et des tests d'isolation, garantissant que chaque unité répond aux normes en vigueur. De plus, les durées de vie électriques et mécaniques du produit sont optimisées, atteignant une durée de vie électrique de 1 000 à 5 000 opérations de charge et une durée de vie mécanique de 5 000 à 20 000 opérations, réduisant ainsi les coûts de remplacement du client.

Foire aux questions (FAQ)

Utilisation du produit liée

Q1 : Dans quels scénarios le disjoncteur à boîtier moulé est-il adapté ? A1 : Convient principalement aux scénarios de distribution d'énergie de tension AC400V et de courant nominal de 400A tels que les machines industrielles, les systèmes de distribution d'énergie robustes, la distribution d'énergie en atelier, les ensembles complets d'équipements et les grandes usines. Il peut être utilisé comme interrupteur principal ou interrupteur de dérivation, offrant une protection contre les surcharges et les courts-circuits.

Q2 : Que dois-je faire si le produit surchauffe pendant le fonctionnement ?

A2 : Tout d'abord, vérifiez si le courant de charge dépasse le courant nominal. En cas de surcharge, réduisez la charge. Deuxièmement, vérifiez si le câblage est sécurisé. Un mauvais contact peut provoquer une surchauffe localisée ; resserrez le câblage. Si aucune des conditions ci-dessus ne s’applique, contactez nos techniciens pour vérifier les dysfonctionnements du produit. Le disjoncteur à boîtier moulé AC400V 400A utilise des contacts en alliage d'argent et ne surchauffera pas de manière significative dans des circonstances normales. Si une anomalie se produit, veuillez arrêter immédiatement la machine pour inspection.

Q3 : Quel est le cycle de maintenance du produit ? Quelles précautions faut-il prendre ?

A3 : Un entretien de routine est recommandé tous les 3 mois. Cela implique principalement de vérifier la surface du produit pour détecter la poussière et les taches, de nettoyer tous les débris ; vérifier le bon fonctionnement et la bonne ouverture et fermeture de la poignée ; et vérifier les bornes desserrées ou en surchauffe. Une inspection complète doit être effectuée chaque année, comprenant des tests de résistance d'isolement et de caractéristiques de déclenchement, pour garantir les performances normales du produit.

Achats et personnalisation liés

Q4 : Supportez-vous les commandes OEM ? Quelle est la durée du cycle de personnalisation ?

A4 : Nous prenons en charge les commandes OEM et pouvons les personnaliser en fonction des besoins du client en matière de marque, de spécifications, d'apparence, etc. Le cycle de personnalisation dépend de la quantité commandée et de la complexité de la personnalisation. Le cycle de personnalisation standard est de 7 à 15 jours ouvrables ; les commandes de gros volumes peuvent être négociées pour un cycle plus court.

Q5 : Comment puis-je obtenir des spécifications techniques détaillées et un devis pour le produit ?

A5 : Vous pouvez contacter directement notre équipe commerciale et fournir les exigences de votre projet (telles que les scénarios d'utilisation, les exigences de courant et de tension, la quantité commandée, etc.). Nous vous fournirons des spécifications techniques détaillées et un devis compétitif, et répondrons à vos questions connexes.

Q6 : Quel est le cycle de livraison du produit ? Soutenez-vous la livraison mondiale ? A6 : Le délai de livraison standard pour les disjoncteurs à boîtier moulé GreenWatt AC400V 400A est de 3 à 7 jours ouvrables. Les délais de livraison pour les grosses commandes sont négociables. Nous prenons en charge la livraison mondiale et pouvons sélectionner la méthode logistique appropriée en fonction des besoins du client pour garantir une livraison rapide des produits.

Liés à l'installation

Q7 : Existe-t-il des exigences particulières pour l’installation du produit ?

A7 : L'installation du produit doit être effectuée par un électricien professionnel. Le câblage doit être strictement effectué conformément aux schémas de câblage du produit pour garantir un câblage correct et sécurisé. Le lieu d'installation doit être bien ventilé et éviter la proximité de températures élevées, d'humidité, de matériaux inflammables et explosifs. Faites attention à la polarité du produit lors de l'installation ; n’inversez pas les connexions. Après l'installation, un test de commutation doit être effectué pour garantir le fonctionnement normal du produit.

Q8 : Le produit peut-il être installé horizontalement ?

A8 : Il peut être installé horizontalement en tournant à 90 degrés et peut être tourné jusqu'à 180 degrés. La méthode d'installation est flexible et peut être ajustée en fonction de l'espace dans le boîtier de distribution sans affecter les performances du produit.
