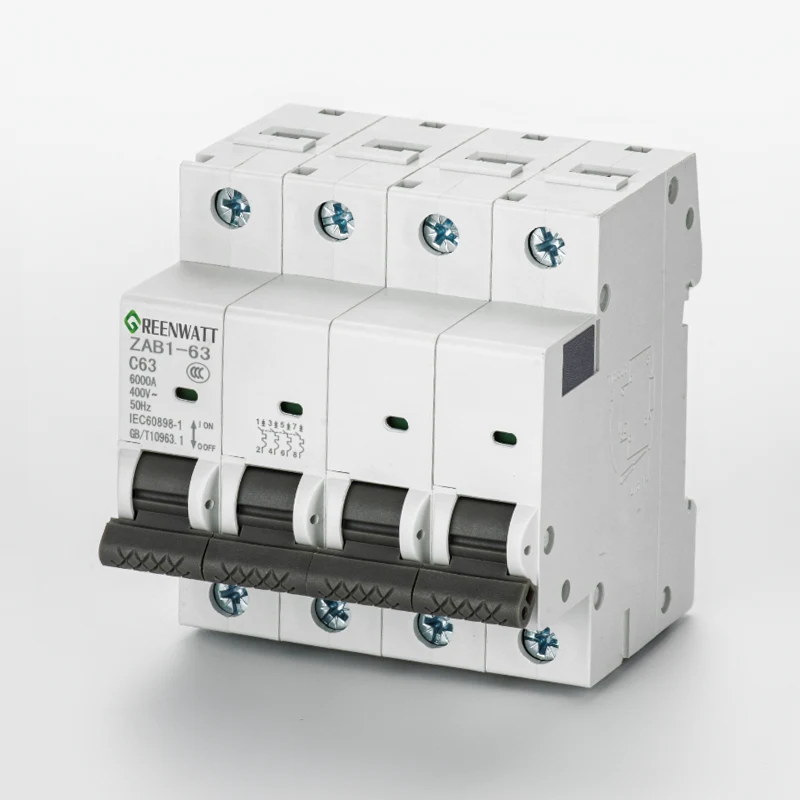

Disjoncteur miniature 4P DC1000V 40A 6KA DC

GREENWATT se spécialise dans la fabrication de disjoncteurs miniatures 4P DC1000V 40A 6KA DC, conçus spécifiquement pour les systèmes solaires photovoltaïques (PV) et les environnements de distribution d'énergie CC haute tension. Ce produit a une tension nominale de 1 000 V CC, un courant nominal de 40 A et un pouvoir de coupure en court-circuit de 6 KA. En combinant la structure 4P avec des connexions série et parallèle entre les électrodes, il relève efficacement le défi d'extinction d'arc des circuits CC dépourvus de points de passage à zéro naturels, offrant une protection fiable contre les courts-circuits et les surcharges pour vos équipements CC, onduleurs et armoires de stockage d'énergie.

Présentation de la technologie de base du produit

Dans les systèmes de distribution d'énergie CC modernes, les niveaux de tension croissants imposent des exigences plus élevées aux capacités d'extinction d'arc des disjoncteurs. Le disjoncteur miniature 4P DC1000V 40A 6KA DC présente une conception modulaire, permettant des configurations de câblage flexibles grâce à sa structure physique à 4 pôles (4P).

Logique d'application dans les systèmes 1 000 V CC

Étant donné que le courant continu n’a pas de point de passage à zéro naturel comme le courant alternatif, il est extrêmement difficile d’interrompre les arcs continus à haute tension. Ce disjoncteur GREENWATT recommande d'utiliser des configurations de câblage série 2P ou parallèles spécifiques. En utilisant deux pôles ou plus du disjoncteur 4P en série, le dégagement électrique de la chambre d'extinction d'arc peut être augmenté, obtenant ainsi une interruption sûre sous une haute tension de 1 000 V CC. Cette configuration est largement utilisée dans les systèmes de stockage d'énergie de taille moyenne et les armoires de distribution CC haute tension.

Double protection contre les surcharges et les courts-circuits

Protection contre les surcharges : lorsque le courant du circuit dépasse la valeur nominale de 40 A pendant une période prolongée, l'élément thermique interne déclenche le déclenchement.

Protection contre les courts-circuits : le disjoncteur miniature 4P DC1000V 40A 6KA DC a un pouvoir de coupure de 6KA, ce qui signifie qu'il peut rapidement déconnecter le lien physique lorsqu'il rencontre un énorme courant de court-circuit instantané, empêchant les câbles et les onduleurs d'être endommagés par une température élevée.

schéma de câblage :

Schéma de câblage et guide d'installation

Principe de configuration 1 000 V 2P

Pour garantir la sécurité dans les environnements haute tension 1 000 V, les utilisateurs reconfigurent généralement le disjoncteur miniature 4P DC1000V 40A 6KA DC. Par exemple, deux pôles sont connectés en série comme borne positive et les deux autres sont connectés en série comme borne négative. Cette méthode utilise le vaste espace de l'unité 4P, améliorant le niveau d'isolation global et garantissant un fonctionnement robuste dans des environnements 1 000 V CC.

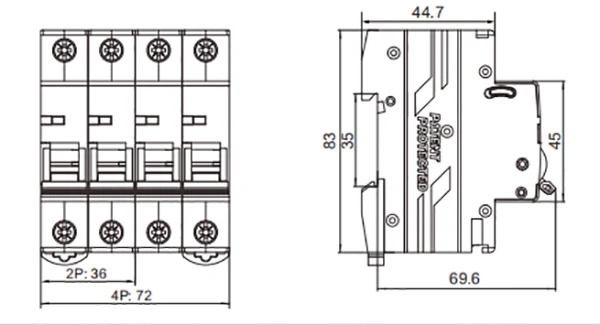

Conception physique et installation

Disposition compacte : Même avec la structure 4P, GREENWATT a optimisé la taille, réduisant ainsi son occupation de l'espace dans le boîtier de distribution.

Montage sur rail standard : compatible avec le rail DIN standard de 35 mm ; l'installation nécessite simplement d'enclencher et de serrer les bornes.

FAQ

Q : Un disjoncteur 4P peut-il être connecté à un système 1 000 V en utilisant uniquement des bornes 2P ?

R : Ce n’est pas recommandé. Pour un disjoncteur miniature 4P DC1000V 40A 6KA DC, pour obtenir une tension d'extinction d'arc sûre de 1000 V, la charge de tension est généralement partagée en connectant les bornes en série. Veuillez vous référer au schéma de câblage spécifique pour le fonctionnement.

Q : Un pouvoir de coupure de 6KA est-il suffisant pour un système photovoltaïque ?

R : Dans la plupart des systèmes photovoltaïques résidentiels et commerciaux et industriels de taille moyenne, un pouvoir de coupure en court-circuit de 6KA est suffisant pour couvrir son niveau de courant de court-circuit attendu et protéger efficacement les équipements sensibles en aval.

Q : Ce produit prend-il en charge l'OEM ou la personnalisation ?

R : Oui. En plus du disjoncteur miniature standard 4P 1000V 40A 6KA DC, GREENWATT peut également fournir des solutions personnalisées en fonction de vos exigences techniques.
