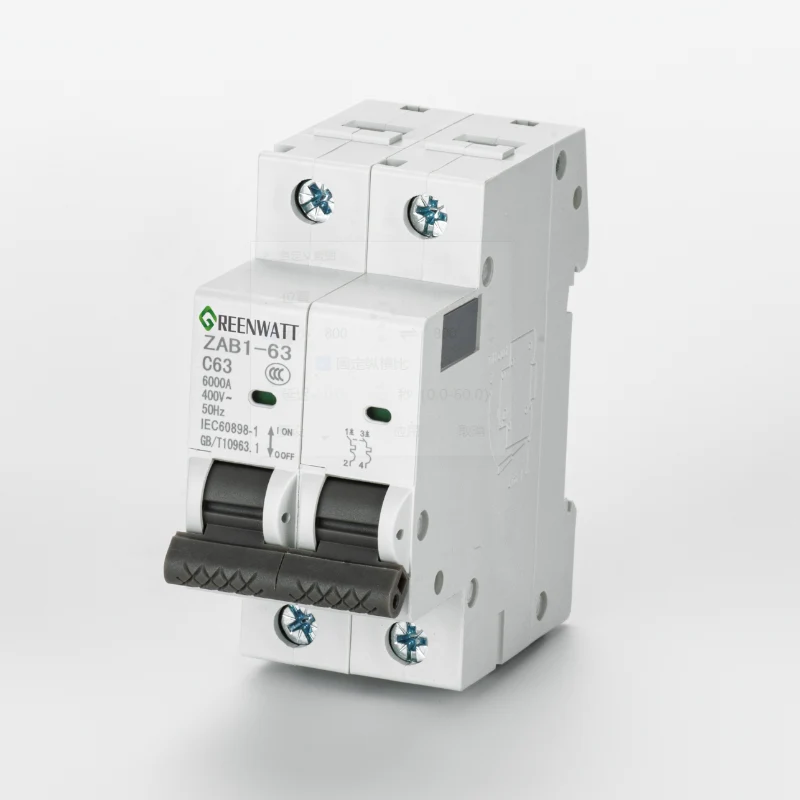

Disjoncteur miniature 2P 500V 63A DC

Le disjoncteur miniature MCB 2P 500V 63A DC du fournisseur GREENWATT est un produit conçu pour protéger les circuits DC500V. Il est doté de 2 pôles et offre donc une protection bipolaire pour votre système DC. Ceci est important car les circuits CC doivent déconnecter les deux pôles pour garantir la sécurité. Son courant nominal est de 63 A, ce qui convient à la plupart des charges CC petites à moyennes, telles que les systèmes d'énergie solaire à petite échelle ou les appareils industriels alimentés en CC.

Ce disjoncteur miniature ZAB1Z-63 2P 500V 63A DC possède plusieurs caractéristiques clés. Premièrement, il dispose d’une protection contre les surcharges. Si le courant dans le circuit dépasse 63 A, le MCB se déclenchera automatiquement. Cela arrête le courant et empêche la surchauffe des fils ou de l'équipement. Deuxièmement, il dispose d’une protection contre les courts-circuits. Lorsqu'un court-circuit se produit (comme un fil touchant un autre fil), le MCB coupe rapidement le courant. Cela évite les incendies ou les dommages à des équipements coûteux.

Positionnement du produit et scénarios d'application

Le disjoncteur miniature 2P 500V 63A DC est principalement utilisé pour la protection des circuits DC inférieurs à 500V. Les applications courantes incluent :

Installations photovoltaïques de petite et moyenne taille

Protection côté CC des packs de batteries de stockage d'énergie

Systèmes d'alimentation de communication

Systèmes de contrôle CC industriels

Boîtes de distribution DC

Les systèmes doubles diffèrent des systèmes AC ; lors de la déconnexion, les bornes positives et négatives doivent être déconnectées simultanément pour éviter un arc continu. Par conséquent, ce disjoncteur miniature 2P 500V 63A DC adopte une structure de coupure synchrone bipolaire pour répondre aux exigences de sécurité des systèmes DC.

Description de la fonction principale

1. Protection contre les surcharges

Lorsque le courant de ligne dépasse la valeur nominale de 63 A, le mécanisme de déclenchement thermique interne s'active, provoquant le déclenchement automatique du disjoncteur, empêchant ainsi une surintensité prolongée de provoquer une surchauffe du conducteur ou des dommages à l'équipement.

2.Protection contre les courts-circuits

En cas de court-circuit, le système de déclenchement magnétique répondra rapidement, coupant instantanément le circuit, réduisant ainsi le risque d'arc et protégeant les équipements en aval.

3. Déconnexion synchrone bipolaire

La déconnexion d'un seul pôle dans un système CC peut toujours présenter un risque pour la sécurité. Le disjoncteur miniature GreenWatt 2P 500V 63A DC utilise une structure bipolaire pour garantir que les pôles positifs et négatifs sont déconnectés simultanément.

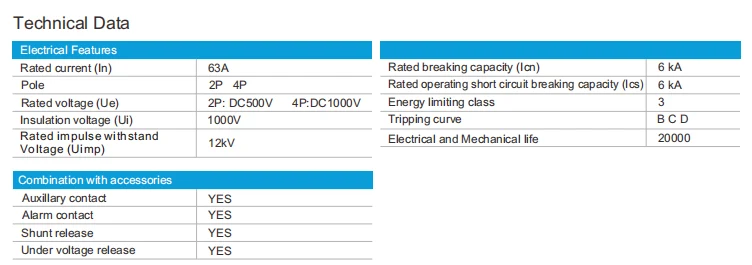

Données techniques

Avantages structurels et matériels

Conception de boîtier ignifuge

Le boîtier est fabriqué en matière plastique technique ignifuge, qui ne se déforme pas facilement dans des environnements à haute température, réduisant ainsi le risque d'incendie.

Composants conducteurs en cuivre T2

Les composants conducteurs internes sont en cuivre T2, qui a une conductivité stable, un bon contrôle de l'augmentation de la température et ne surchauffe pas facilement pendant un fonctionnement à long terme.

Conception compacte

De petite taille, installé sur un rail DIN standard, économisant de l'espace interne dans le boîtier de distribution, adapté aux projets avec un espace limité.

Instructions d'installation et d'utilisation

Méthode d'installation : installation sur rail DIN standard

Environnement d'installation recommandé : à l'intérieur ou dans une boîte de distribution étanche

Utilisation recommandée avec les borniers dédiés DC

Pour une utilisation en extérieur, un boîtier étanche à la pluie et à la poussière est requis.

FAQ

Q1 : Ce disjoncteur peut-il être utilisé dans les systèmes photovoltaïques ?

Oui, il est couramment utilisé dans les petits panneaux photovoltaïques ou les systèmes de stockage d'énergie dans les systèmes DC 500 V.

Q2 : La déconnexion bipolaire est-elle obligatoire ?

Il est recommandé d'utiliser un disjoncteur bipolaire dans les systèmes DC pour garantir que les pôles positifs et négatifs sont déconnectés simultanément, améliorant ainsi la sécurité.

Q3 : Peut-il fonctionner à pleine charge pendant de longues périodes ?

Il est recommandé de sélectionner un modèle approprié dans la plage de courant nominal pour éviter un fonctionnement prolongé à pleine charge et garantir la durée de vie.

Q4 : Acceptez-vous les achats en gros ?

Les commandes groupées sont prises en charge. Veuillez contacter GreenWatt pour un devis et des informations de livraison.
