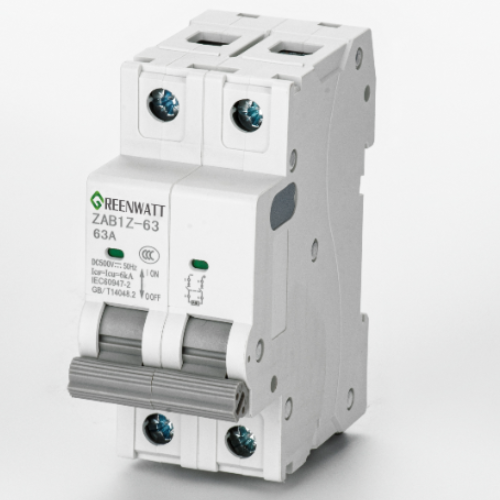

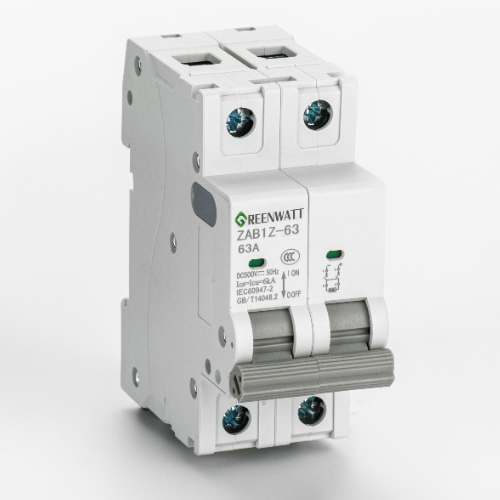

Disjoncteur miniature 2P 500V 16A DC

Le disjoncteur miniature 2P 500V 16A DC est un dispositif de protection miniature développé et fabriqué indépendamment par nos soins pour répondre aux besoins de protection des circuits DC. Il appartient à la série de disjoncteurs CC du fournisseur GreenWatt. Contrairement aux disjoncteurs AC, ce produit est spécifiquement adapté aux caractéristiques de courant constant et de passage à zéro des circuits DC. Sa structure optimisée d'extinction d'arc permet une déconnexion rapide des circuits anormaux tels que les surcharges et les courts-circuits, évitant ainsi les dommages aux équipements et les risques pour la sécurité. La conception à 2 pôles permet une déconnexion simultanée des deux pôles, garantissant une isolation sûre du système CC. La combinaison d'un courant nominal de 16 A et d'une tension nominale de 500 V correspond précisément aux exigences d'utilisation des petits systèmes photovoltaïques, des armoires de commande CC et des alimentations CC de communication, ce qui en fait un composant de protection de base indispensable dans la distribution d'énergie CC.

Principales caractéristiques du produit

1. Protection précise, sûre et fiable

Le disjoncteur miniature GreenWatt 2P 500 V 16 A DC offre une protection précise contre les surcharges et les courts-circuits. Lorsque le courant dans le circuit dépasse la valeur nominale de 16 A, le produit se déclenche automatiquement, coupant le circuit. En cas de défaut de court-circuit, il peut réagir rapidement, évitant ainsi les risques de sécurité provoqués par un arc continu. Le produit présente des caractéristiques de déclenchement optimisées, qui peuvent déclencher une protection de manière flexible en fonction de conditions anormales du circuit. Il ne se déclenchera pas faussement en raison des fluctuations instantanées du courant, et ne causera pas non plus de dommages à l'équipement en raison des délais de réponse, offrant ainsi une protection complète aux circuits et équipements CC. Les performances de protection de ce produit ont subi des tests rigoureux et répondent à plusieurs normes de certification internationales et nationales telles que CE, CB, TUV et CCC, ce qui le rend sûr pour une utilisation dans divers scénarios DC.

2. Conception compacte, installation facile

Le disjoncteur miniature GreenWatt 2P 500V 16A DC adopte une conception de structure miniature, ce qui le rend compact et facilement intégré dans les armoires électriques et les boîtes de distribution avec un espace limité. Il est particulièrement adapté aux scénarios comportant des composants denses, tels que les systèmes photovoltaïques. Le produit prend en charge le montage sur rail DIN standard, ne nécessitant aucun outil complexe. Faites simplement glisser le produit vers la position désignée sur le rail et fixez-le, améliorant ainsi considérablement l'efficacité de l'installation et réduisant les coûts de main-d'œuvre. De plus, la conception du bornier en forme de U du produit permet un câblage flexible pour s'adapter à diverses spécifications de fils de cuivre, répondant ainsi aux besoins de câblage de différents scénarios.

3. Haute durabilité et large compatibilité

Lors de la fabrication du disjoncteur miniature GreenWatt 2P 500 V 16 A DC, nous utilisons des matériaux ignifuges de haute qualité et des composants conducteurs de qualité supérieure, possédant une excellente résistance aux températures élevées, à l'humidité et à la corrosion, ce qui le rend adapté à divers environnements complexes, y compris les applications industrielles et extérieures. Le produit offre une durée de vie mécanique allant jusqu'à 20 000 cycles et une durée de vie électrique allant jusqu'à 10 000 cycles, garantissant un fonctionnement stable à long terme et nécessitant un entretien minimal, réduisant ainsi efficacement les coûts d'utilisation. Ce produit est largement applicable, adapté aux petits panneaux photovoltaïques, aux alimentations de communication CC, aux armoires de commande CC, à la protection des petits moteurs CC, etc., ce qui en fait un disjoncteur miniature CC très polyvalent.

Avantages techniques

I. Structure d'extinction d'arc optimisée

Répondant aux caractéristiques des circuits CC (pas de point de passage à zéro naturel et longue durée d'arc), le disjoncteur miniature GreenWatt 2P 500 V 16 A CC est doté d'un système d'extinction d'arc interne structurellement amélioré. En augmentant l'espace de la chambre à arc, en optimisant l'espacement des contacts et en incorporant une conception d'amorçage d'arc par soufflage magnétique, l'arc peut être rapidement aspiré dans la grille d'extinction d'arc et refroidi par étapes après la formation, raccourcissant ainsi le temps d'arc, réduisant l'érosion des contacts et améliorant la stabilité du processus de rupture.

II. Contrôle de déclenchement plus précis

Ce produit utilise un principe de déclenchement thermomagnétique. Dans des conditions de surcharge, il réalise une rupture retardée d'un élément thermique ; dans des conditions de court-circuit, il réalise un déclenchement instantané grâce à un système magnétique. Les paramètres internes sont rigoureusement calibrés, restant stables sous de légères fluctuations de courant pour minimiser les faux déclenchements, tout en fournissant une réponse rapide en cas de surcharge grave ou de court-circuit, équilibrant la sensibilité de la protection et la stabilité opérationnelle.

III. Conception de matériaux sûrs et respectueux de l'environnement

Le disjoncteur miniature GreenWatt 2P 500V 16A DC utilise des matériaux conformes aux normes RoHS 2.0. Le boîtier est fabriqué en plastique technique ignifuge, améliorant les performances de sécurité dans les environnements à haute température. La structure des bornes optimisée garantit un contact plus étroit, réduisant efficacement la résistance de contact et l'augmentation de la température, minimisant ainsi les risques potentiels lors d'un fonctionnement à long terme.

IV. Capacité d'extension modulaire

Ce modèle adopte une structure modulaire, permettant l'extension des contacts auxiliaires ou d'alarme en fonction des exigences du système, permettant ainsi des fonctions de retour de signal à distance ou de surveillance de l'état. La conception modulaire facilite la maintenance et les mises à niveau futures et permet une combinaison flexible dans différents projets, améliorant ainsi l'adaptabilité globale du système.
